Anwendungshinweis Q730104 Testleck-Kit
Testlecks können bei der routinemäßigen Kalibrierung von Testsystemen oder bei der Entwicklung von Testspezifikationen verwendet werden. Mithilfe der Testlecks, die in verschiedenen Größen von 12,5µm bis 50µm verfügbar sind, wird z.B. bei Schichtwechsel oder Chargenwechsel eine zuvor als gut getestete Probe mit einem solchen Testleck präpariert und erneut getestet, wobei eine Ablehnung der Probe durch das Testsystem provoziert wird. Weist das Testsystem die Probe als Ausschuss aus, funktioniert das Testsystem zuverlässig.
DIE ANWENDUNG
Nehmen Sie die Probe, an der Sie ein Testleck anbringen möchten, und machen Sie mit der Spitze einer Skalpellklinge ein sehr kleines Loch in die Oberseite.
Wenn Sie ein 12,5-, 25- oder 50-Mikrometer-Loch anbringen, verwenden Sie das kleinere rote Klebepad mit 10 mm Durchmesser, um es an der Probe zu befestigen.
Wenn Sie die größeren Nicht-Standard-Löcher verwenden, benutzen Sie die großen Klebepads.
Wählen Sie die gewünschte Lochgröße und fassen Sie die Scheibe mit der Pinzette an.
WICHTIG: Verwenden Sie den mitgelieferten Glasobjektträger als saubere Oberfläche beim Zusammenbau und berühren Sie die Scheibe nicht mit den Fingern, da sonst das Loch verstopft wird.

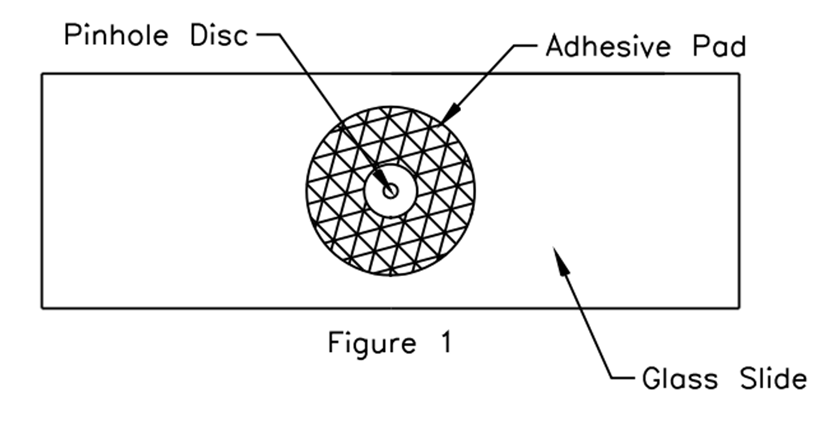

Während Sie das Testleck in der Pinzette halten, legen Sie sie auf die Klebeseite eines abgezogenen Klebepads wie in Abbildung 1 dargestellt.
Sobald das T
estleck auf dem Klebepad montiert ist, können Sie das Klebepad und die Laserbohrscheibe mittig über dem Loch in der Probe positionieren.
Wenn das Klebepad und die gewünschte Bohrung auf der Probe montiert sind Verwenden Sie den Skalpellgriff, um das Klebepad vorsichtig auf die Probe zu drücken.
Videoanleitung Testleck
