Was ist eine Dichtheitsprüfung mit laminarer Strömung?
Die Dichtheitsprüfung mit laminarer Strömung ist ein empfindliches Durchflussverfahren, das in der Regel bei großen Volumina mit hohen Anforderungen an die Dichtheit eingesetzt wird, z. B. bei Abgasanlagen und Baugruppen. Bei dieser Methode wird ein kalibriertes Durchflusselement verwendet, das sich auf die laminare Strömung über zwei Anschlüsse stützt und die Druckdifferenz zwischen diesen Anschlüssen vergleicht, die proportional zur Durchflussmenge ist.

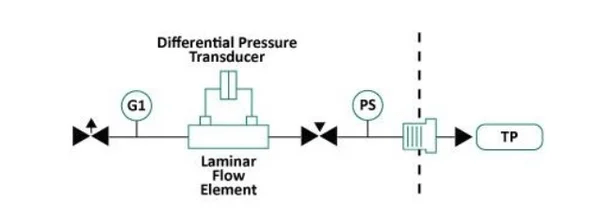

Wie wird ein Laminar-Flow-Test durchgeführt?
Zunächst wird das Füllventil geöffnet, um den Durchfluss durch das Laminar-Flow-Element und durch das Prüfteil zu ermöglichen. Sobald der gewünschte Druck erreicht ist, wird die Messphase eingeleitet. Jede Strömung durch das Strömungselement wird als Druckdifferenz registriert. Ein großer Durchfluss wird als große Druckdifferenz zwischen den Anschlüssen registriert, die proportional zur Durchflussrate ist. Ein eingeschränkter Durchfluss durch das Teil erhöht den Gegendruck, was eine geringere Druckdifferenz und damit einen geringeren Durchfluss anzeigt.
